CARATTERISTICHE TECNICHE GENERALI



PARAMETRI	PERFORMANCE
RX - da 0.6 a 460 MHz	Eccellente
TX - da 3.5 a 460 MHz ,  ottimizzata su 7, 10, 14, 18, 21, 24, 28, 50, 144, 220, 440 MHz	Eccellente, con R.O.S. <1,5:1 *
TX - 3,5  /  1,8 MHz	Accettabile / Marginale **
SWL, Scanner HF	Superba
Scanner VHF & UHF	Eccellente
POTENZA APPLICABILE	25 W P.E.P., 10 W Continui
LUNGHEZZA totale	151 cm. dal PL-259   /   145 cm. solo stilo telescopica
COLORE stilo telescopico	NERO

* La Miracle Whip trasmette su quasi tutte le frequenze citate, comprese WARC, MARS/CAP, CB 27 MHz, Marine, Commerciali

**  La Miracle Whip è ottimizzata per la migliore ricezione anzichè per il miglior R.O.S. in 80 e 160 metri, in quanto nessuna antenna corta
      può offrire grandi opportunità in TX su frequenze così basse.

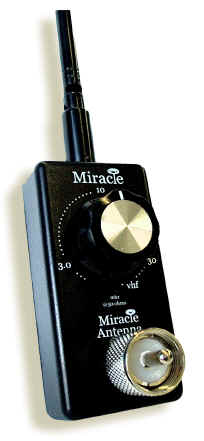

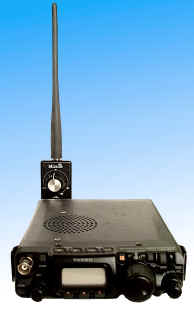

DESCRIZIONE GENERALE DEL PRODOTTO

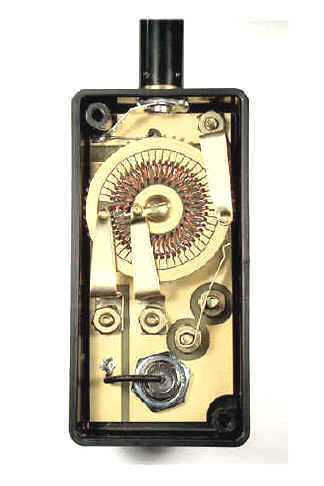

Vista Interna


La Miracle Whip è l'unica antenna che vi consente di ricevere e trasmettere in qualsiasi condizione:
con l'apparato su un tavolo, in portatile a piedi o su mezzo mobile, all'interno o all'esterno delle vostre case.
Ormai diffusa in tutto il mondo, si è conquistata su tutte le principali testate del settore radiantistico delle recensioni entusiastiche.

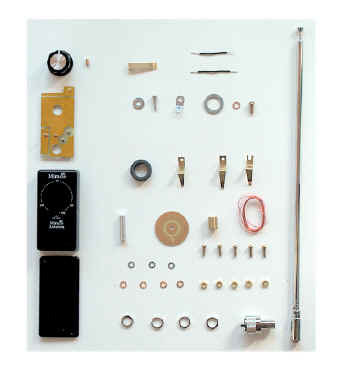

La Miracle Whip è un piccolo gioiello di elettronica e meccanica, basta osservare con attenzione i dettagli nella
foto che ne riproduce l'interno e la foto seguente che mostra i singoli pezzi che la costituiscono.

Le caratteristiche meccaniche di rilievo sono:

* Placca con contatti rotativa con vita ultra-lunga, garantita dalla rivestitura del rame effettuata prima con nickel e poi con oro.
* Scheda madre protetta a vita dalla corrosione con trattamento d'immersione in oro
* Contatti in solido ottone preformati e rifiniti a mano
* Il rotore dell'autotrasformatore è avvolto a mano dalle spire che attraversano il circuito stampato della placca dei contatti,
   con il nucleo posto di sotto
* Minuteria in ottone e bronzo fosforoso
* Anello indicizzatore con tagli di precisione per allineamenti che non necessitano ritocchi

ed inoltre:

* Uso estensivo di componente sigillante per le filettature
* Connettore PL-259 con montaggio anti-urto
* Stilo telescopico orientabile con montaggio che ne consente il bloccaggio in tutte le posizioni
* Contenitore esterno plastico ad alta resistenza e lunga durata
* Serigrafia della scala graduata e della grafica effettuata con legame chimico e quindi non cancellabile

NOTA:
Lo stilo nell'illustrazione delle singole parti è grezzo e quindi di colore metallico.
Verrà poi colorato in NERO con un forte legame chimico.



VERI DX CON UNO STILO DA 150 centimetri? ASSOLUTAMENTE SI !

Sebbene la Miracle Whip effettivamente non dispensi veri miracoli, tuttavia la sua performance è davvero rimarchevole.
Gli appassionati di QRP saranno sorpresi dal constatare come, con 5 watts o meno, sia possibile fare collegamenti DX
regolarmente in CW, SSB, PSK, FM ed altri modi consentiti.
E gli appassionati SWL ne apprezzeranno ulteriormente l'eccezionale selettività che contribuisce ad eliminare i segnali
fuori banda che spesso affliggono i ricevitori più economici ed anche alcuni di quelli costosi...

Soprattutto è importante considerare che con questa antenna non si devono installare altri cavi, radiali, contrappesi,
o altro su tutte le bande coperte.
Basta inserire il connettore, sfilare l'antenna, orientarla come si desidera, sintonizzare l'accordatore in base e si è pronti!
L'antenna è subito utilizzabile in casa, nel cottage, in barca, in bicicletta, a piedi, nel tinello o in camera da letto, nel parco...
l'unica limitazione sarà data dala vostra fantasia!

In effetti, una delle caratteristiche più rimarchevoli della Miracle Whip è quella di  operare efficientemente senza una terra o
contrappeso di sorta, grazie all'esclusivo progetto C-VAT.
E tutto con un singolo stilo, senza dover svitare o avvitare nulla oltre al connettore una sola volta.

Altre antenne in commercio richiedono stili intercambiabili e comunque radiali, terre o contrappesi di una certa lunghezza,
tripodi o basi di fissaggio ed altro.

Nella foto in alto vediamo Pat, N3GWZ, che effettua un QSO su una balconata, con il suo fido Yaesu FT-817, senza altri cavi.
Grazie alla Miracle Whip egli può camminare liberamente e cambiare rapidamente banda.


NOVITA'

MIRACLE WHIP "TL" - € 199,00 iva inclusa
/ PRODOTTO ESAURITO

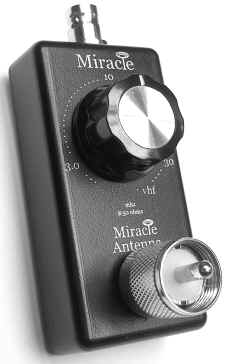

Versione avanzata della Miracle Whip, composta da Miracle Ducker + Stilo "TL" orientabile e telescopico fino a cm. 145 con connettore maschio BNC

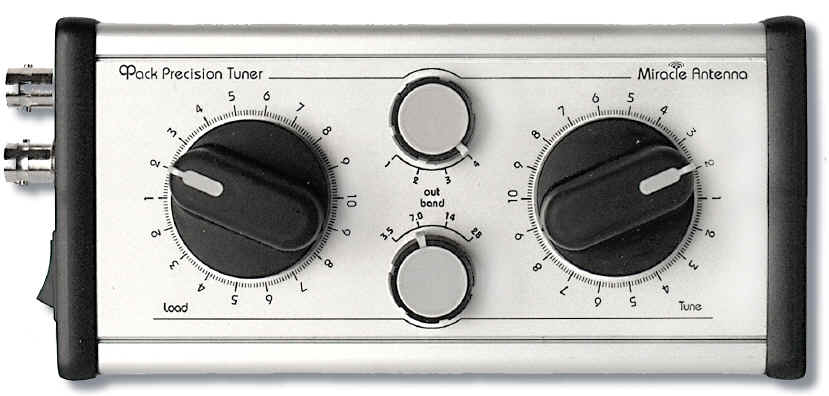

FOTO 1 - Vista frontale

Dopo il successo maturato con il progetto Miracle Whip i tecnici della Miracle Antennas sono stati fortemente spinti dalla clientela ad affrontare il progetto di un accordatore d'antenna QRP per le HF che consentisse l'utilizzo su varie gamme. Esso doveva essenzialmente essere compatto, portatile, ed avere la massima efficienza possibile per non disperdere la già esigua potenza erogata dagli apparati QRP.
Dopo avere esaminato tutti gli accordatori presenti sul mercato, essi si sono dunque posti la domanda: cosa cambiare nel progetto tradizionale? La risposta è stata: praticamente quasi tutto!
Così, dopo innumerevoli grattate di capo e prove di laboratorio, tanto per cominciare alla Miracle hanno inventato il condensatore variabile "Miracle FlatPak", che ha spessore inferiore ai 6 mm., capacità da appena 7 pF fino a 440 pF, 1200 V d'isolamento, perdite trascurabili.
Ben protetto, è anti-polvere, anti-shock, anti-vibrazione.

FOTO 2 - Lo speciale condensatore FlatPak ideato alla Miracle

E' quindi stata messa a punto una strategia per ottenere un'altissima efficienza e risolvere una volta per tutte il problema della scarsa capacità a disposizione per l'accordo sulle bande basse con gli accordatori tradizionali.
Il sistema a "T" di solito impiegato nei progetti commerciali, causa di molte perdite di segnale, è stato rimpiazzato da un efficiente sistema d'accoppiamento a link.
I nuclei fatti in genere con materiali economici sono stati sostituiti da materiali magnetici di qualità superiore.
In linea con un sistema complessivamente di qualità molto elevata, anche le manopole, di solito costituite da plastica, sono in questo caso delle splendide Rogan dal soffice tocco, per un miglior accordo fine che richiede delicatezza, ma senza per questo sacrificare estrema robustezza e durata nel tempo.
A differenza degli accordatori commerciali economici che hanno quasi sempre contenitori di metallo piegato di scarsa robustezza ed aspetto povero, il Q-Pack è alloggiato in uno splendido contenitore di alluminio estruso, virtualmente indistruttibile, di appena 2,5 cm. di spessore.
La storia all'interno del contenitore vale la pena di essere raccontata.

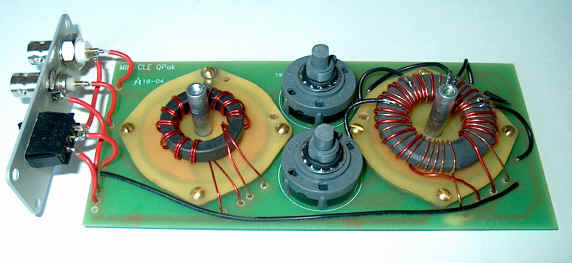

FOTO 3 - Vista interna

Come si può vedere dalla Foto 3, il Q-Pack è unico nel suo genere. Molte differenze sono ovvie, mentre alcuni elementi chiave, che sono poi quelli che fanno la differenza, non lo sono. Il progetto è derivato dalla configurazione classica LCT (Link-Coupled Tuner), di cui avrete forse sentito parlare a proposito di alcune varianti, quali lo Z-Match ed il BLT. Questi accordatori hanno il pregio di consentire un'accordo a larga banda con buona efficienza (nella maggior parte dei casi) e l'abilità di accordare carichi sia bilanciati sia sbilanciati. Inoltre, questo genere di accordatore ha caratteristiche di passa-banda anzichè passa-alto o passa-basso sia in ricezione sia in trasmissione, ed i benefici di tale configurazione sono evidenti sia grazie all'effetto preselettore in ricezione sia all'effetto soppressore di armoniche dello stadio finale in trasmissione.
Qualcuno potrebbe chiedersi: ma allora perchè non tutti i costruttori utilizzano questa configurazione? La risposta è in un problema che riguarda i valori dei condensatori variabili e la loro gestione in tale configurazione, non facilmente risolvibile senza perdite se non con il sistema ideato dai tecnici della Miracle. Ed è un sistema che funziona estremamente bene! Per chi voglia conoscerne comunque in dettaglio tutta la trattazione tecnica, essa è disponibile in inglese sul sito canadese della casa produttrice.
La cosa importante da dire è che spesso gli accordatori tradizionali possono introdurre perdite maggiori di 6 dB, pari ad un punto di S-meter, ovvero la stessa differenza che c'è  passando da 100W a 25W. Quindi, utilizzare un trasmettitore da 25W con il Q-Pack che ha perdite trascurabili può spesso garantire un segnale pari o talvolta superiore a quello che si ottiene con un trasmettitore da 100W con un accordatore tradizionale!

Foto 4 - Particolare dei selettori di banda ed impedenza

Per coprire tutte le HF, il progetto si affida a 2 commutatori, visibili nel dettaglio nell'illustrazione di Foto 4: un selettore di banda (BAND) ed un selettore d'impedenza d'uscita (OUT), che può essere variata da molto bassa a molto alta.

Foto 5 - Particolare dei connettori e del commutatore di messa a terra del link d'uscita

Come si può vedere dalla Foto 5, oltre ai connettori per l'RX-TX e per l'antenna, di tipo BNC per occupare poco spazio e contenere le dimensioni dell'accordatore, sulla destra si nota un commutatore. Esso serve per mettere a terra o meno il link d'uscita, in modo tale da poter accordare sia carichi bilanciati, quali ad esempio le linee a scaletta o a piattina, sia carichi sbilanciati, quali i cavi coassiali o i conduttori di lunghezza casuale (random wires).
Il risultato complessivo è un accordatore che copre tutte le HF con tali e tante possibilità di regolazione su una banda passante ampissima che quasi nessun altro tipo di accordatore commerciale, automatico o manuale, può avvicinare se non a spese di perdite significative, che invece sono quasi inesistenti o trascurabilissime nel Q-Pack.
La meccanica e l'inscatolamento del Q-Pack sono stati studiati con 3 obiettivi in mente: durata nel tempo pressochè illimitata, operatività dolce ed efficiente, bellezza estetica. Avendo in mano il Q-Pack, si può tranquillamente affermare che gli obiettivi originali sono stati tutti raggiunti e forse superati.
