ANTENNE BUTTERNUT
ANTENNE BUTTERNUT
Le antenne BUTTERNUT, rese famose ormai da tantissimi radioamatori in
tutto il mondo, sono in produzione da moltissimi anni, a riprova del loro
disegno elettrico e della loro qualità vincente. Esse sono spesso
portate ed utilizzate con successo nelle spedizioni DX nei più remoti
angoli del globo.
DIRETTIVE COMPATTE H.F.

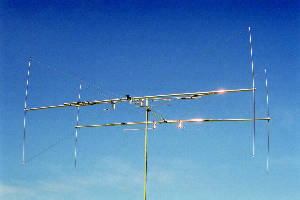

HF5B "BUTTERFLY" BEAM - Direttiva
compatta per 10-12-15-17-20 metri
Numero elementi: 2: 1 radiante + 1 riflettore
Larghezza totale elemento: 3.84 mt.
Lunghezza del boom: 1.83 mt.
Altezza fianco elemento: 1.83 mt.
Raggio di rotazione: 2.12 mt.
Area superficie: 0.3 mq.
Potenza applicabile: 1200 WATT P.E.P. SSB
Banda passante (entro un R.O.S. di 2:1) :
1.5 MHz in 10 metri
tutta la banda in 12, 15 e 17 metri
200 kHz in 20 metri
R.O.S. alla risonanza: 1.5:1 o meno
Guadagno: 5+ dBi (3 dBd) in 20 metri, fino a 7 dBi (5 dBd)
sulle altre bande, eccetto i 17 metri, in cui l'antenna agisce da dipolo
rotativo.
Rapporto Fronte/Retro: Fino a 20 dB
Rapporto Fronte/Lato: Fino a 30 dB
Sistema di accordo: Senza trappole con inutili perdite.
Tutta la lunghezza dell'elemento è attiva su tutte le bande.
Non è richiesto accordatore, anche se questo può essere usato
senza problemi
Mast richiesto: Fino a 3.8 cm. (1,5 pollici)
Rotore richiesto: Può essere ruotata con un economico
rotore TV o CB da soli 50 kg.
Viteria: Tutta in acciaio inox, ad eccezione dei raccordi
ad U (placcati)
Resistenza al vento: 128 Km/h
Impedenza d'alimentazione: 50 ohm nominali
Per chi vuole conoscere a fondo il prodotto
è possibile scaricare il Manuale di Istruzioni in Inglese cliccando
sul link riportato di seguito:
(file
125k in formato .pdf
1011 "BUTTERFLY" - direttiva compatta per 10 o 11 metri
Copertura di frequenza: da 27 a 30 Mhz, regolabile
Larghezza di banda: tutti i 10 metri o tutti gli 11 metri e la
parte inferiore dei 10 metri entro un R.O.S. massimo di 2:1 agli estremi
Numero elementi: 2: 1 radiante + 1 riflettore
Lunghezza del boom: 1.2 mt.
Lunghezza dell'elemento: 3.2 mt.
Raggio di rotazione: 2 mt.
R.O.S. alla risonanza: 1.5:1 o minore
Rapporto Fronte/Lato: 20 dB
Rapporto Fronte/Retro: 15 dB+
Guadagno diretto: 7 dBi (5 dBd)
Polarizzazione: Orizzontale
Alimentazione: 50 ohm
Potenza applicabile: 1500 Watt P.E.P SSB
Resistenza al vento: 128 Km/h
ANTENNE VERTICALI H.F. AD ALTISSIMA EFFICIENZA RADIANTE

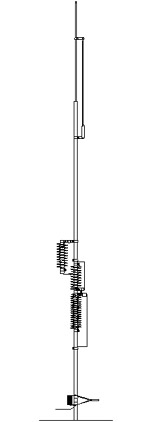

HF6V - Verticale 10-15-20-30-40-80-metri
(160 con KIT)
Peso di spedizione: 5.4 Kg.
Altezza: 7.9 mt.
Alimentazione: 50 ohm nominali su linea di accordo inclusa
R.O.S. alla risonanza: 1.5:1 su tutte le gamme in tipica installazione
a terra o tetto
Larghezza di banda (entro un R.O.S. di 2:1):
10 mt. - 1500 kHz
15 mt. - tutta la gamma
20 mt. - tutta la gamma
30 mt. - tutta la gamma
40 mt. - 280 kHz
80/75 mt. - da 40 a 100 kHz
Potenza applicabile: 1500 Watt P.E.P. SSB su tutte le gamme
Area esposta: 0.49 mq.
Resistenza al vento: 128 Km/h senza tiranti
NOTA:
Le suddette larghezze di banda sono quelle che ci si aspetta su sistemi
di terra di conduttività migliore della media.
Le larghezze di banda possono essere maggiori su sistemi di terra al
di sotto della media.
L'HF6V fornita completa di un supporto di circa 79 cm. di lunghezza
e 1,125" pollici di diametro esterno, per un facile inserimento in un palo
d'acciaio standard di 1.25" di diametro o a terra o nel supporto opzionale
MPS.
Le induttanze di risonanza per 40, 80 e 30 metri possono essere regolate
a livello degli occhi. I 15 e 10 metri sono regolati variando la lunghezza.
L'accordo dei 20 metri è funzione di quello dei 30 e 40 metri. Le
induttanze per i 75/80, 40, e 30 metri sono costituite da un conduttore
in alluminio di 3/16 di pollice di diametro, sono avvolte in aria e sono
autosupportanti. La spaziatura tipica tra le spire adiacenti è di
1/2 pollice o maggiore.
Si può immediatamente capire perchè le verticali BUTTERNUT
offrono molto di più rispetto ad altre tipiche verticali trappolate
studiando le lunghezze attive degli elementi:
|
|
(lambda) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

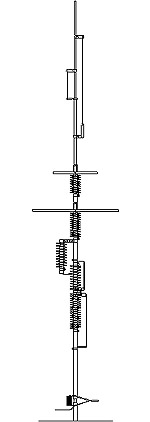

HF9V - Verticale 6-10-12-15-17-20-30-40-80
metri (160 con KIT)
Stesse caratteristiche meccaniche ed elettriche della HF6V, include
anche i 12 metri, i 17 metri ed i 6 metri (9 bande in totale) in una confezione
unica.
Peso di spedizione: 6.75 Kg.

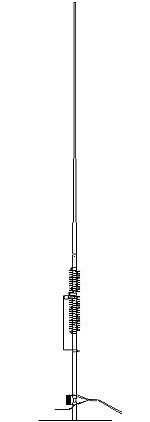

HF2V - Verticale DX per 40 &
80 metri (160 con KIT)
Antenna verticale autoportante progettata per un rendimento ottimale
in 80 e 40 metri.
Commutazione di banda completamente automatica grazie al sistema esclusivo
di Accordo a Reattanza Differenziale.
Maggiore efficienza radiante ad angoli più bassi.
Altezza: 9.75 metri
R.O.S. alla risonanza: 1.5:1 o meno
Larghezza di banda (entro R.O.S. 2:1):
40 mt. - tutta la gamma
80 mt. - 90 kHz
Resistenza al vento: 97 Km/h senza tiranti
ACCESSORI PER VERTICALI H.F. BUTTERNUT
TBR160-S - Adattatore per 160 metri per verticali BUTTERNUT
Kit di risonanza per HF2V/HF6VX/HF9VX per operazioni in 160 metri. Può
accettare fino a 1200 Watt P.E.P. SSB input di potenza.
Peso di spedizione: 1.4 Kg.
TLK - TOP LOADING KIT per HF2V
Consente la creazione di un "cappello" capacitivo ad ombrello, costituito
da 4 cavi particolari di circa 7.5 metri di lunghezza,
per una maggiore larghezza di banda ed efficienza in 80 e 160 metri
30 MRK - Adattatore 30 metri per HF-2V
Kit di risonanza per la HF2V per operazioni in 30 metri. Non può
essere usato con il TLK - Top Loading Kit.
A-17-12 - Adattatori per le bande dei 12 & 17 metri
Kit per la verticale HF6V/X, per aggiungere la risonanza sulle 2 bande
WARC dei 12 & 17 metri con commutazione di gamma completamente automatica.
Di serie sulla HF-9V.
Peso di spedizione: 0.45 Kg.
A-6 - Adattatore per la banda dei 6 metri (50 MHz)
Altro Kit per la HF6V/X per aggiungere la possibilità di risonanza
anche sui 6 metri.
Di serie sulla HF-9V.
STR-II - Kit di radiali con accordo a stub
Kit per la costituzione di un piano di terra artificiale per antenne
verticali multibanda, utilizzabile anche con antenne verticali di altre
marche per migliorarne le prestazioni, completamente rivoluzionario ed
esclusivo, comprendente: 4 radiali accordati a stub per 40, 20, 15 e 10
metri, ciascuno lungo 11.8 metri ed assemblato con isolatori terminali;
1 bobina di cavo d'acciaio ricoperto in rame, con isolatori, per 4 radiali
lunghi 7.3 metri per i 30 metri; 1 radiale per i 75/80 metri di 20.7 metri
di lunghezza.
Peso di spedizione: 1.8 Kg.
MPS - Mounting Post Sleeve
Tubo di circa 79 cm. in alluminio rinforzato di 1,25" pollici di diametro,
per accomodare la base di montaggio delle verticali multibanda BUTTERNUT
o similari. Può essere lasciato a terra per una rimozione più
facile, oppure portato dietro per operazioni in portatile. E' inoltre raccomandato
quale protezione per la base delle verticali multigamma nei punti in cui
si debbano agganciare staffe o fissaggi di vario genere. Fornito con fascetta
d'acciaio per stringere una estremità convenientemente fissurata
per stringere la base dell'antenna inseritavi.
E' compreso nel Kit RMK-II.
RMK-II - Kit di montaggio a tetto
Per antenne verticali multibanda BUTTERNUT o altre marche, purchè
con base simile.
Include un tripode tralicciato di circa 79 cm. di altezza, il kit di
radiali STR-II, il tubo base di montaggio MPS (Mounting Post Sleeve), viti
adeguate per il fissaggio ed istruzioni complete.
T2 - Tripode tralicciato
Il tripode tralicciato alto circa 79 cm. contenuto nel kit di montaggio
a tetto RMK-II è disponibile ed acquistabile anche singolarmente.
CPK - Counterpoise Kit
Sempre tenendo presente che per la migliore efficienza le antenne verticali
dovrebbero avere molti radiali per ogni gamma operativa, tuttavia non tutti
hanno lo spazio e la disponibilità di installarli adeguatamente.
La Butternut ha per essi realizzato il più efficiente sistema di
contrappeso elettrico alternativo ai radiali esistente sul mercato: il
KIT CPK.
Esso consiste in un telaio costituito da una crociera di alluminio
le cui quattro punte distali sono unite da conduttore al fine di formare
un telaio, che viene posto alla base dell'antenna ed isolato a mezzo dei
supporti forniti da questa e dalla terra. Il telaio è quindi in
grado di assicurare un eccellente contrappeso elettrico, avendo un lato
di circa 3 metri, ed è autoportante essendo leggerissimo ed estremamente
robusto. L'alimentazione avviene a mezzo di cavo coassiale adattatore a
75 ohm (fornito) avvolto a choke, a cui viene connesso a sua volta il cavo
a 50 ohm che arriva al ricetrasmettitore.
BUTTER-IT'S-NOT - Composto conduttivo antiossidante
Confezione acquistabile separatamente contenente una speciale pasta
che, applicata a velo sulle giunzioni, sui raccordi, sulle viti e sui punti
di contatto dei componenti delle antenne, ne migliora la connessione elettrica
evitando la corrosione e l'ossidazione.
KONNEKTOR-KOTE - Composto impermeabilizzante
Confezione con nastro di tipo bituminoso raggomitolato, lungo circa
1,80 metri, estensibile, adatto alla copertura di giunzioni e connettori,
per una perfetta impermeabilizzazione.
Può essere plasmato subito dopo essere stato avvolto. Non indurisce
mai, può essere recuperato anche a distanza di anni e, a differenza
dei nastri autoagglomeranti ed impermeabilizzanti di tipo isolante, non
subisce l'azione dei raggi ultravioletti con retrazioni, fissurazioni o
perdita di adesività.
Garantisce l'impermeabilizzazione completa dei connettori di alimentazione
dell'antenna impedendo all'acqua di penetrare nel cavo coassiale rovinandolo.

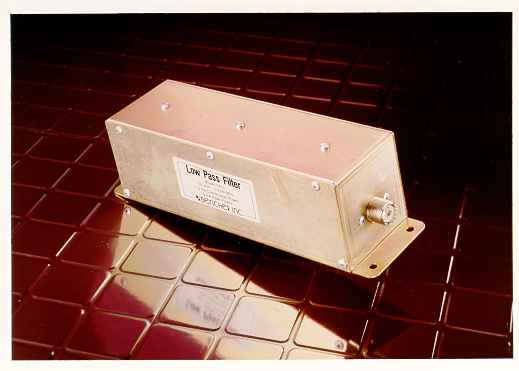

YA-1A - Filtro Passa Basso ANTI-TVI
Problemi di interferenze generate in HF dal vostro trasmettitore? Questo
eccellente prodotto della Bencher (produttore delle antenne Butternut)
è probabilmente il primo e forse anche l'ultimo passo per una soluzione
definitiva dei vostri problemi. Utilizzabile da 1.8 a 30 MHz, consente
di applicare fino a 5 kW PEP e 1.5 kW continui. Attentamente costruito
con i migliori materiali, il filtro Bencher YA-1 offre una attenuazione
di minimo 80 dB o meglio oltre i 30 MHz. I problemi di interferenze possono
essere davvero insidiosi, e riguardano virtualmente tutti i radioamatori
operanti in HF oggigiorno. Il primo passo nella risoluzione delle interferenze,
in particolare quelle televisive, è SEMPRE quello di installare
un buon filtro passa-basso all'uscita del trasmettitore. Spesso, questo
passo è anche l'unico necessario per poter tornare a trasmettere
anche durante gli spettacoli televisivi in prima serata!
